德律TR7500SII

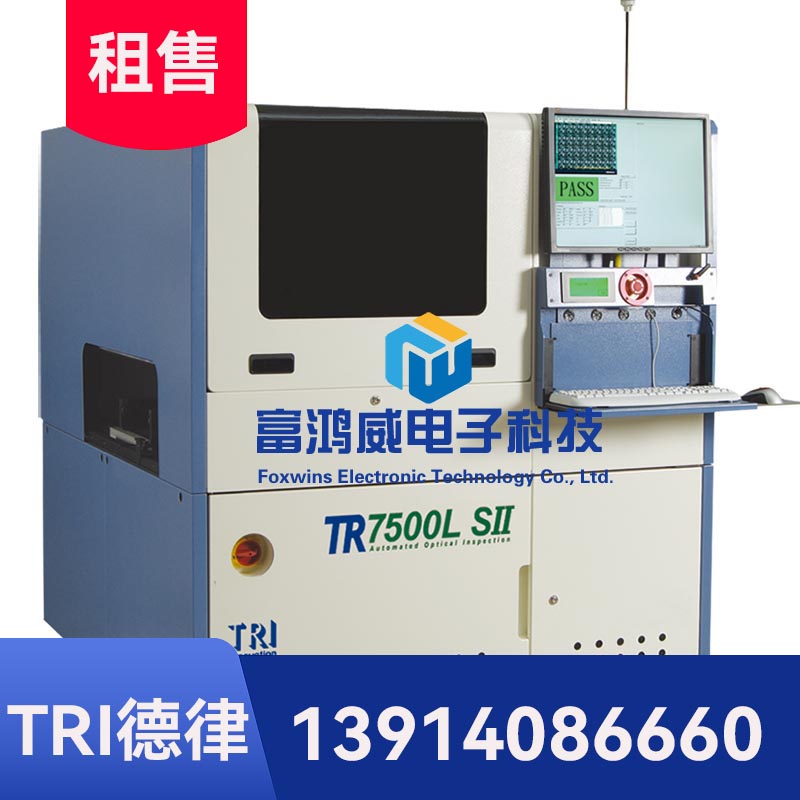

德律TR7500SII 德律TR7500LSII

德律TR7500SII自动光学检测机 (AOI)

结合大FOV之上视3-CCD彩色相机及四个倾斜角度相机以优化测试涵盖率,比TR7500检测速度快两倍以上。搭配多区域且高弹性的RGB+W彩色光源系统,配合低角度的光源设计,可提供极性及黑色元器件更好的检测方案,并且可针对无铅和传统组装电路板上的微小元件01005及提供更精准稳定的检测能力。
  • 产品介绍

德律TR7500SII介绍:

结合大FOV之上视3-CCD彩色相机及四个倾斜角度相机以优化测试涵盖率,比TR7500检测速度快两倍以上。搭配多区域且高弹性的RGB+W彩色光源系统,配合低角度的光源设计,可提供极性及黑色元器件更好的检测方案,并且可针对无铅和传统组装电路板上的微小元件01005及提供更精准稳定的检测能力。

德律TR7500SII特性:

1.高速与多角度影像的在线彩色自动光学检测

2.大尺寸相机可针对微小元件01005做检测

3.性价比高的高测试涵盖率AOI解决方案

德律TR7500SII规格:

Optical System

Imaging MethodDynamic Imaging
Top CameraXGA 3CCD color camera, FOV image size (1536 x 2048 pixel)
Angle CameraXGA mono camera, FOV image size (1536 x 2048 pixel)
Imaging Resolution10 µm, 12 µm, 15 µm (factory setting)
LightingMulti-segment, multi-angle RGB LED (coaxial lighting optional)
3D TechnologyN/A
Max. 3D RangeN/A

Inspection Performance

Imaging Speed10 µm: 44 cm²/sec
12 µm: 69 cm²/sec
15 µm: 93 cm²/sec

Motion Table & Control

X-Axis Control伺服 马达搭配DSP运动控制系统
Y-Axis Control伺服 马达搭配DSP运动控制系统
Z-Axis ControlN/A
X-Y Axis Resolution1 µm

Board Handling

Max PCB SizeTR7500 SII: 510 x 460 mm
TR7500L SII: 660 x 610 mm
PCB Thickness0.6-5 mm
Max PCB WeightTR7500 SII: 3 kg (5 kg optional)
TR7500L SII: 5 kg (8 kg optional)
Top Clearance40 mm
Bottom Clearance40 mm
Edge ClearanceTR7500 SII: 3.5 mm
TR7500L SII: 3 mm
ConveyorInline
Height: 880 – 920 mm

* SMEMA Compatible

Inspection Functions

ComponentMissing
Tombstoning
Billboarding
Polarity
Rotation
Shift
Wrong Marking (OCV)
Defective
Upside Down
Lifted Component
SolderExcess Solder
Insufficient Solder
Bridging
Through-hole Pins
Lifted Lead
Golden Finger
Scratch/Contamination

Dimensions

WxDxHTR7550 SII: 1220 x 1500 x 1625 mm
TR7550L SII: 1400 x 1815 x 1595 mm

Note: not including signal tower, signal tower height 520 mm
WeightTR7500 SII: 850 kg
TR7500L SII: 985 kg
