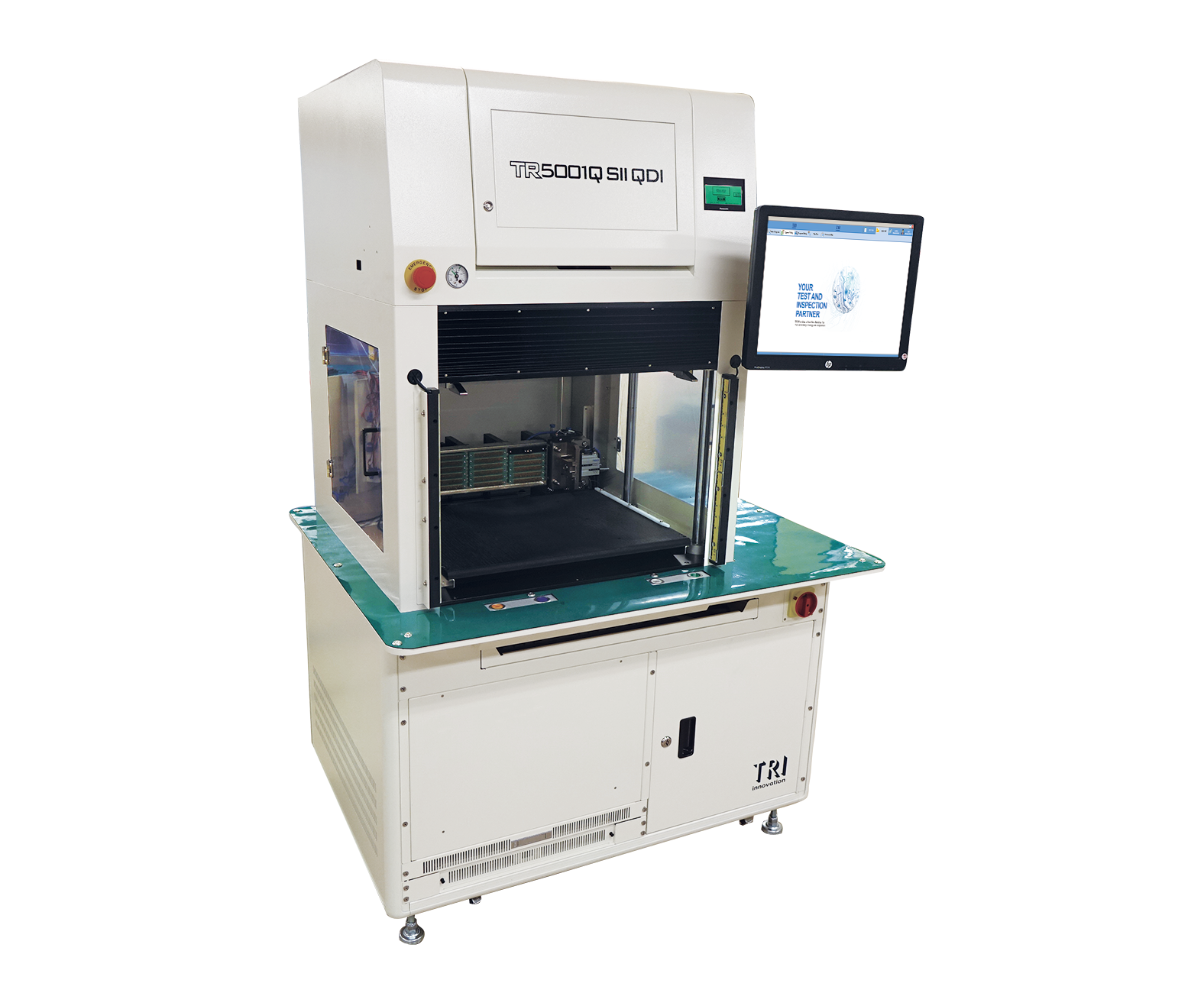

德律TR5001 SII QDI在线测试仪ICT

德律泰TR5001SII QDI ict新一代的在线型ICT+FCT解决方案拥有突破性的优越表现,多核心平行测试功能具多达四个独立的核心,能够大幅提升测试产能。 TRI*先进的离线型机台特色与业界认可的防夹手安全设计,能够确保不间断产线运作,TR5001 SII QDI 拥有长生命周期快速插拔治具及内建自我诊断系统支援自动校验功能,能够确保长期的测试可靠度
  • 产品介绍
新一代的在线型ict+FCT解决方案拥有突破性的优越表现,多核心平行测试功能具多达四个独立的核心,能够大幅提升测试产能。 TRI*先进的离线型机台特色与业界认可的防夹手安全设计,能够确保不间断产线运作,TR5001 SII QDI 拥有长生命周期快速插拔治具及内建自我诊断系统支援自动校验功能,能够确保长期的测试可靠度。

Next generation ICT+FCT solution offers breakthrough performance Multi-Core Parallel/Merged Core testing with up to 4 independent cores for high-throughput testing. TRI's most advanced manual handler features industry-approved hands-free safety design for uninterrupted operation, and built-in auto-calibration ensures long-term testing reliability.

Features:

New Generation Flexible Multi-Core Parallel / Merged-Core Tester
State-of-the-Art Serial Test Controller with up to 8 ports on any pin
Industry-approved hands-free testing platform for maximum operator safety
Limited access solution and functional test expansion using PXI modules
Built-in Self Diagnostics and Auto-Calibration function
High-Accuracy Measurement and Testing
Intuitive UI with flow-based easy program development

• 新一代高弹性多核心平行测试

• 先进串列测试功能多达8个独立的连接埠可量测任一脚位

• 业界认可的防夹手自动测试平台,提供*佳的操作安全性

• 有限接入解决方案,并使用PXI模组功能测试扩张

• 内建自我诊断系统及支援自动校验功能

• 高精准度量测与测试

• 直觉化与流程化简易编程使用介面

• 长生命周期快速插拔治具

Tester Specifications

Analog/hybrid test  points

TR5001Q  SII QDI: 4096

TR5001D  SII QDI: 3328
TR5001 SII QDI: 3456

Operating System

Microsoft® Windows  compatible PC with USB, Windows 10

Fixture Type

Offline press type  fixture with QDI

Standard Testing Components

Analog Test Hardware

·        6-wire  measurement switching matrix

·        Programmable  AC/DC/DC High voltage and current sources

·        AC/DC voltage,  DC current measurement

·        Component R/L/C  measurement

Optional Components

Analog Hardware

·        TestJet  vectorless open circuit detection

·        Arbitrary  Waveform Generator

Digital Testing

·        Non-multiplexing  1:1 per pin architecture with independent per-pin level setting

·        DUT power  supplies: 5 V@3 A, 3.3 V@3 A, 12 V@3A, -12 V@1 A and 24 V@3 A

·        Programmable  DUT power supplies: 75 V / 8 A max, 200W maximum output power

·        Includes BScan  Chain Test, BScan Cluster Test, BScan Virtual Nails Test, BScan Virtual Chain  Test and IEEE1149.6 Test

·        Up to  8 High Speed Serial Ports, On-board Flash, EEPROM, MAC programming

Yield Management  System

YMS 4.0

Dimensions

WxDxH

1200 x 950  x 1850 mm

Weight

700 kg
