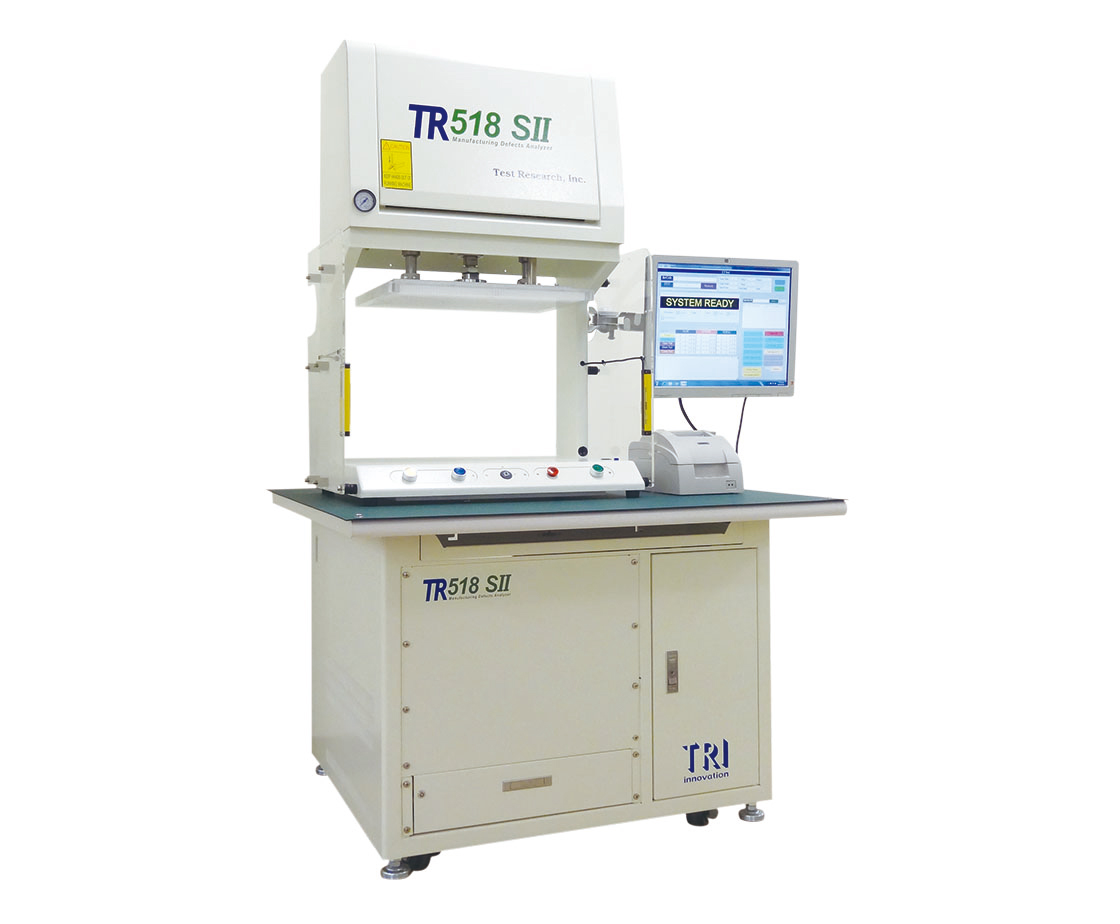

德律TR518SII在线测试仪
德律TR518SII在线测试仪

德律TR518SII在线测试仪

TR518 SII建立在安装率及可靠度最高的TR518系列平台之上,具有优越的性能,结合人性化Windows 7界面并支持USB界面可连接台式及笔记本电脑。TR518 SII具备TestJet技术与其他特点,提供高达2560点之高速度,高精度以及高可靠度测试。
  • 产品介绍

tr518SII在线测试仪 1,使用Windows 7 作業系統,  人性化界面設計、操作簡易 2,電腦自動學習並自動產生,開/短路、Pin Information 3, 電腦自動隔離點選擇功能,自動判斷信號源及信號流入方向 4, 可網路連線  並結合資料庫管理及測試站監控程式 5, 完整測試統計資料及報表產生,且自動儲存,不因斷電而遺失數據 6, 系統具自我診斷功能及遠端遙控功能

TR518 SII在线测试仪

SPECIFICATIONS      TR518 SII

    架構    *大可用模擬通道 (針點):2,560

    可支援含USB連接埠之Windows 7作業系統筆記型或桌上型電腦

    作業系統:Microsoft® Windows 7

    電力需求:100-240V自動切換,50/60Hz, *大功率:1KVA

    測試治具:壓床式或真空式

    選配:控制盒

    模擬硬件    量測方式:六線式量測

    可編程測試頻率:100Hz, 1KHz, 10KHz, 100KHz

    可編程 DC 電壓源:0 ~ ±10V, 解析度:10mV    TestJet

    可編程 DC 電流源:0 ~ 100mA    Technology

    可編程 AC 電壓源:0 ~ 10Vpp, 解析度:10mV

    可編程 DC 高壓定電流源:*高100V/100mA

    元件測試能力

    電阻:40mohm ~ 40Mohm

    電容:1pF ~ 40mF

    電感:1µH ~ 60H

    隔離功能    自動隔離點選擇,*高可達每步驟5點

    選配硬件    模擬測試

    TestJet 技術:非向量式開路檢測

    16組通用的輸出/輸入介面

    4 ~ 8kg/cm,耗氣量:4Liter/cycle2

    工作氣壓

    尺寸/ 重量    1000mm (寬) x 700mm (深) x 1667~1770mm (高),220kg

    主機:482mm(寬)x 310mm(深)x 353mm(高),9 ~ 30kg

    (以上皆不包含電腦與配件)

    (重量將視選配項目而定)

    強大軟件環境    Microsoft® Windows 7作業系統

    人性化使用介面

    自動學習短路開路測試功能,IC Clamping Diode 測試功能和 TestJet 測試功能

    被動元件自動除錯

    內建自我診斷系統

    即時顯示測試不佳零件或腳位位置

    Shop floor 系統支援
