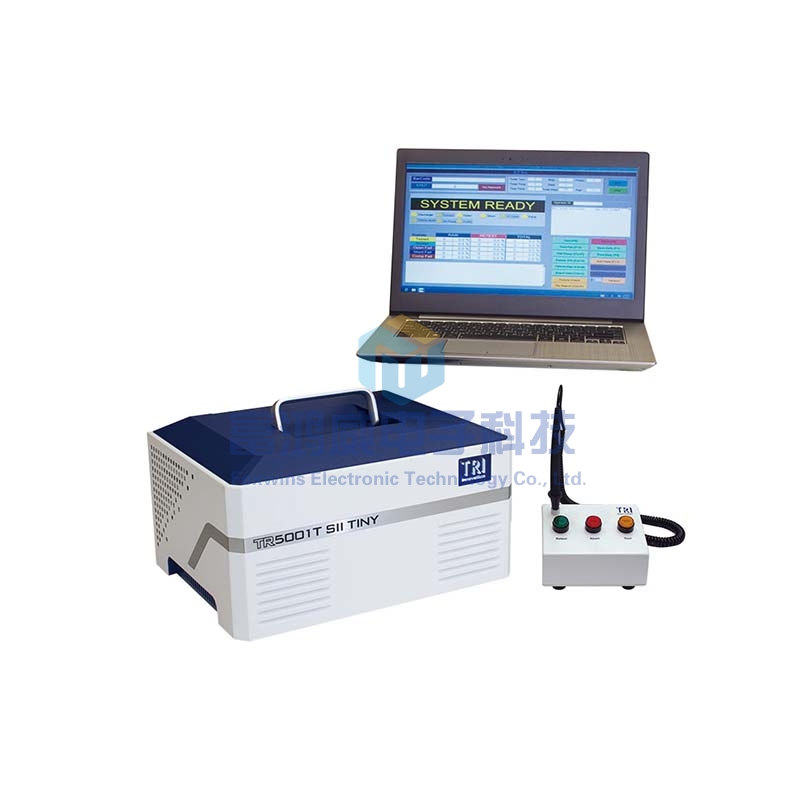

TR5001T测试测试机
SpECIfICaTIoNS      TR5001T

    架構    *大可用模擬通道 (針點)：640

    可支援含USB連接埠之Windows 7作業系統筆記型或桌上型電腦

    作業系統：Microsoft Windows 7

    電力需求：100-240V自動切換, 50/60Hz, *大功率：3A

    測試治具：壓床式、手動治具

    模擬硬件    量測方式：六線式量測

    可編程測試頻率：100Hz, 1KHz, 10KHz, 100KHz

    可編程 DC 電壓源：0 ~ ±10V,     解析度：10mV

    可編程 DC 電壓源：0 ~ 100mA

    可編程 AC 電壓源：0 ~ 10Vpp, 解析度：10mV

    可編程 DC 特高電壓源：0 ~ 100V, 100mA

    元件測試能力

    電阻：40mohm ~ 40Mohm

    電容：1pF ~ 40mF

    電感：1uH ~ 60H

    模擬量測

    AC 電壓量測：0 ~ 100Vpp

    DC 電壓量測：0 ~ ±100V,        解析度：2.5mV ~ 50mV

    DC 電流量測：1uA ~ 100mA,   解析度：30nA ~ 30uA

    選配硬件    模擬測試

    TestJet 技術：非向量式開路檢測

    正弦波形產生器(Sine Wave Generator)：頻率範圍1 ~ 100KHz,分辮率：1Hz

    數位測試

    頻率量測：可達200MHz

    16 組雙向的數位測試通道：

    數位輸入：可編程位階 0V到5V

    數位輸出：可編成位階 0.8V到4.2V @20mA

    拉高/拉低電阻：4.7K

    16組通用的繼電器

    6組待測板電源：

    (1) 2組固定式電源,可量回電流:

    +12V @0.3A 及 -12V @0.3A

    (2) 4組可編程電源,可量回電流:

    電壓範圍 : 0.8V ~ 20V

    電流範圍 : 0.6A ~ 2A

    每組*大12W輸出

    尺寸/重量    334mm (寬) x 282mm (深) x 174mm (高)/6~8kg (以上皆不包含電腦與配件。)

    (重量將視選配項目而定。)

    強大軟件環境    微軟 Windows 7作業系統

    人性化使用介面

    自動學習短路開路測試功能，IC Clamping Diode 測試功能和 TestJet 測試功能

    被動元件自動除錯

    內建自我診斷系統

    即時顯示測試不佳零件或腳位位置
TR5001T测试测试机

    Shop floor 系統支援

    可支援外部設備
